Диблок розлива горячего сока с крышкой твист-офф BRGFT
Диблок предназначен для горячего розлива напитков (чая, соков, в том числе с мякотью) в стеклянные бутылки объемом от 0,25 до 1,0 л. гравитационным способом по уровню с применением воздушного насоса, создающего разряжение в газоотводных трубках. Диблок включает стадии наполнения и укупоривания стеклянных бутылок крышками типа твист-офф.

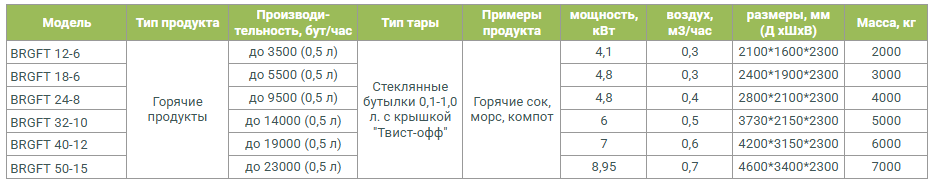

Тип продукта: Горячие продукты
Тип тары: Стеклянные бутылки
Объем тары: 0,1-1,0 л.
Производительность, бут/час: от 3500 до 23000
Тип крышки: твист-офф
Составными частями диблока являются:
Наполнение бутылок
Бутылки подаются в триблок розлива посредством транспортера и поступают на пластиковые звездочки и передаются на блок розлива. При запуске триблока продукт заполняет бак розлива (при помощи насоса или самотеком, если бак хранения продукта установлен выше уровня бака), также необходимо запустить вакуумный насос и отрегулировать шаровый клапан вакуума, чтобы давление внутри бака рециркуляции отвечало требованиям процесса. Шаровый клапан регулируется вручную.
Бутылки с звездочки передаются на подъемные механизмы узла розлива и точно позиционируются под разливочной головкой. Бутылка поднимается к разливочной головке. Горловина тары при этом герметизируется при помощи уплотнительного кольца, продукт самотеком начинает поступать в бутылку из верхнего ресивера.
Одновременно с этим, воздушный насос откачивает пары продукта, а при достижении продуктом уровня отводной трубки возможна откачка излишков продукта за счет разряжения, создаваемым воздушным насосом. Проходя по воздушной магистрали, измещённый воздух и излишки продукта отводятся в отдельностоящий возвратный бак. На последней стадии наполнения клапан подачи продукта закрывается, за счет отвода излишков продукта в нижний бак и далее в бак рециркуляции обеспечивается точный уровень налива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты (система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Наполнение бутылок
Бутылки подаются в триблок розлива посредством транспортера и поступают на пластиковые звездочки и передаются на блок розлива. При запуске триблока продукт заполняет бак розлива (при помощи насоса или самотеком, если бак хранения продукта установлен выше уровня бака), также необходимо запустить вакуумный насос и отрегулировать шаровый клапан вакуума, чтобы давление внутри бака рециркуляции отвечало требованиям процесса. Шаровый клапан регулируется вручную.
Бутылки с звездочки передаются на подъемные механизмы узла розлива и точно позиционируются под разливочной головкой. Бутылка поднимается к разливочной головке. Горловина тары при этом герметизируется при помощи уплотнительного кольца, продукт самотеком начинает поступать в бутылку из верхнего ресивера.
Одновременно с этим, воздушный насос откачивает пары продукта, а при достижении продуктом уровня отводной трубки возможна откачка излишков продукта за счет разряжения, создаваемым воздушным насосом. Проходя по воздушной магистрали, измещённый воздух и излишки продукта отводятся в отдельностоящий возвратный бак. На последней стадии наполнения клапан подачи продукта закрывается, за счет отвода излишков продукта в нижний бак и далее в бак рециркуляции обеспечивается точный уровень налива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты (система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
