Диблок розлива жидкостей с в ПЭТ бутылки NGF
Моноблок предназначен для розлива жидкостей в ПЭТ бутылки объемом до 2,0 л. гравитационным методом (с разряжением в баке). Моноблок включает 2 стадии: наполнение и укупоривание бутылок. Моноблок спроектирован с использованием передовых технологий розлива.
Тип продукта: Слабопенящиеся продукты
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.

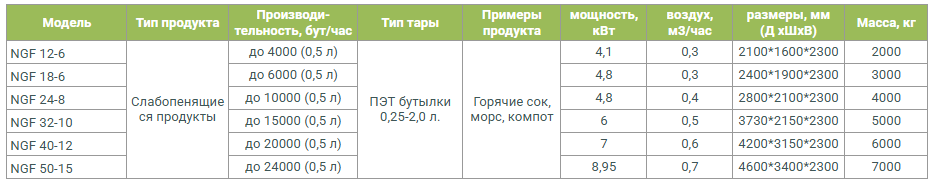

Производительность, бут/час: от 4000 до 24000
Тип крышки: ПЭТ
Составными частями диблока являются:
Наполнение бутылок
Подвод бутылок в моноблок розлива осуществляется с помощью воздушного конвейера, куда бутылки поступают из автомата выдува или подаются вручную с подающего стола. Перемещение бутылок внутри моноблока производится с помощью звездочек и удерживаются за «юбку» бутылки. При помощи передающей звезды бутылки из воздушного конвейера поступают на блок розлива. Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта также отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захатывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты(система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Наполнение бутылок
Подвод бутылок в моноблок розлива осуществляется с помощью воздушного конвейера, куда бутылки поступают из автомата выдува или подаются вручную с подающего стола. Перемещение бутылок внутри моноблока производится с помощью звездочек и удерживаются за «юбку» бутылки. При помощи передающей звезды бутылки из воздушного конвейера поступают на блок розлива. Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта также отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захатывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты(система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
