Триблок розлива пива в ПЭТ бутылки PBCGF
Триблок предназначен для розлива пива в ПЭТ бутылки объемом от 0,25 до 2,0 л. изобарическим методом c предварительным вытеснением воздуха. Триблок включает стадии ополаскивания, наполнения и укупоривания ПЭТ бутылок.
Тип продукта: Пиво
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.

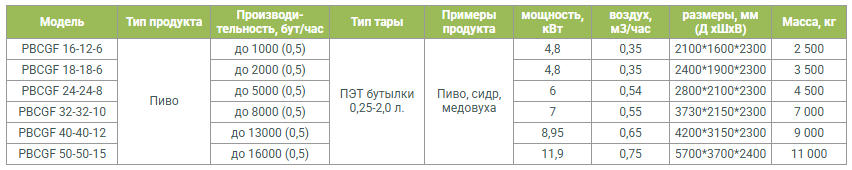

Производительность, бут/час: от 1000 до 16000
Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Ополаскивание бутылок
Бутылки подаются в триблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные вилки узла розлива, и точно позиционируются под разливочной головкой. Подробное пошаговое описание метода налива размещается на следующем слайде. По окончанию этапа налива, бутылки передаются в блок укупоривания.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
1 этап. Бутылка, поднимаясь на столике, прижимается центрирующим колокольчиком вплотную (герметично) к наливнику. Далее при помощи неподвижного копира открывается вакуумный клапан и из бутылки удаляется водух. Если бутылка отсутствует срабатывает предохранительный клапан и вакуум не прерывается.
2 этап. При помощи роликового подъемника открывается газовый клапан, и СО2 из кольцевого резервуара поступает в бутылку через трубку. Входящий поток СО2 устанавливает в бутылке очень высокую концентрацию СО2, одновременно в бутылке устанавливается давление такое же, как в кольцевом резервуаре.
3 этап. После того, как давление в бутылке стало равным давлению в расходном резервуаре машины, наружная пружина открывает клапан. Продукт протекает самотеком вниз и посредством зонтика стекает тонкой пленкой по стенкам бутылки. СО2 отводится через трубку в кольцевой резервуар.
4 этап. Налив происходит до тех пор, пока уровень продукта в бутылке не дойдет до нижнего края трубки и сравняется по закону сообщающихся сосудов с уровнем в резервуаре. В то же время оставшееся СО2 в бутылке выйти уже не сможет.
5 этап. В завершение при помощи рычага закрываются клапаны и, под действием копира срабатывает сбросной клапан и бутылка опускается от наливного устройства и выводится из машины. Обычно сброс давления из бутылки происходит в несколько нажатий, что исключает вспенивание продукта и сохранение стабильного уровня наполнения бутылок.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в триблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные вилки узла розлива, и точно позиционируются под разливочной головкой. Подробное пошаговое описание метода налива размещается на следующем слайде. По окончанию этапа налива, бутылки передаются в блок укупоривания.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.

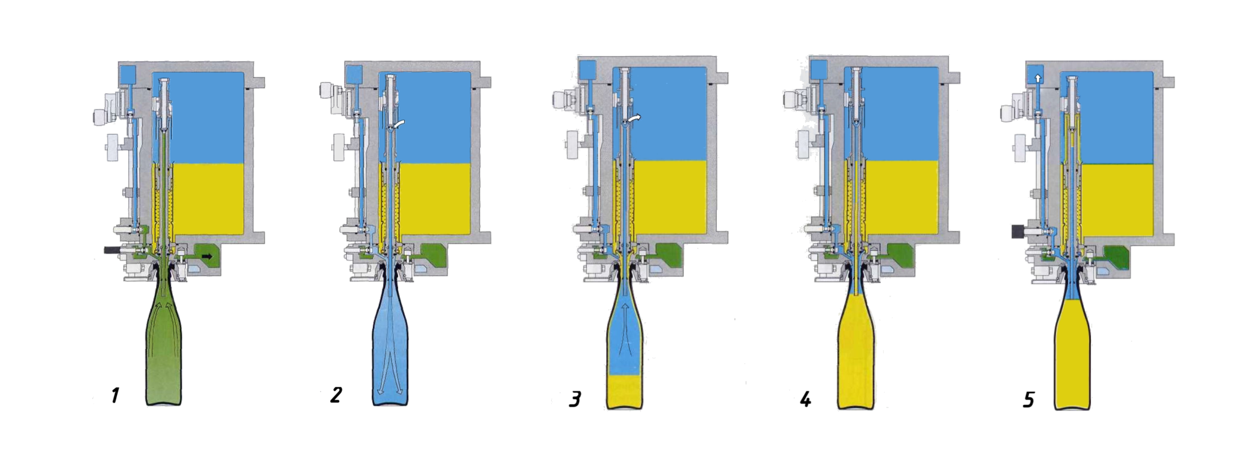

Подробное описание этапов розлива
1 этап. Бутылка, поднимаясь на столике, прижимается центрирующим колокольчиком вплотную (герметично) к наливнику. Далее при помощи неподвижного копира открывается вакуумный клапан и из бутылки удаляется водух. Если бутылка отсутствует срабатывает предохранительный клапан и вакуум не прерывается.
2 этап. При помощи роликового подъемника открывается газовый клапан, и СО2 из кольцевого резервуара поступает в бутылку через трубку. Входящий поток СО2 устанавливает в бутылке очень высокую концентрацию СО2, одновременно в бутылке устанавливается давление такое же, как в кольцевом резервуаре.
3 этап. После того, как давление в бутылке стало равным давлению в расходном резервуаре машины, наружная пружина открывает клапан. Продукт протекает самотеком вниз и посредством зонтика стекает тонкой пленкой по стенкам бутылки. СО2 отводится через трубку в кольцевой резервуар.
4 этап. Налив происходит до тех пор, пока уровень продукта в бутылке не дойдет до нижнего края трубки и сравняется по закону сообщающихся сосудов с уровнем в резервуаре. В то же время оставшееся СО2 в бутылке выйти уже не сможет.
5 этап. В завершение при помощи рычага закрываются клапаны и, под действием копира срабатывает сбросной клапан и бутылка опускается от наливного устройства и выводится из машины. Обычно сброс давления из бутылки происходит в несколько нажатий, что исключает вспенивание продукта и сохранение стабильного уровня наполнения бутылок.
Линия розлива пива в ПЭТ тару до 2,0 л PBCGF 24-24-8
