Триблок розлива газированных напитков в стеклянные бутылки BDCGFA
Триблок предназначен для розлива газированной воды и лимонадов в стеклянные бутылки объемом до 0,5 л. алюминиевой винтовой крышкой изобарическим методом. Триблок включает стадии ополаскивания, наполнения и укупоривания бутылок.

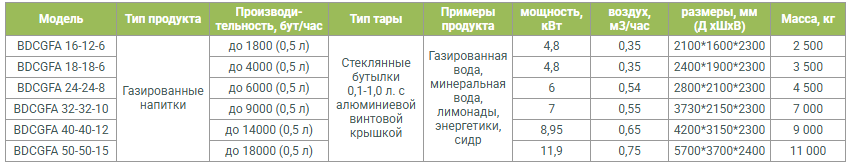

Тип продукта: Газированные напитки
Тип тары: Стеклянные бутылки
Объем тары: 0,1-1,0 л.
Производительность, бут/час: от 1800 до 18000
Крышка: винтовая
Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в Триблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива, и точно позиционируются под разливочной головкой. Головки наполнения открываются по сигналу с датчика наличия бутылки и последовательно осуществляются подача СО2 для создания противодавления при наполнение бутыли, при достижении необходимого давления открываются краны подачи продукта и происходит заполнение емкости. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Бутылка снимает с пробкопровода пробку и перемещается под укупорочную головку. Укупорочная головка опускается на пробку и укупоривает крышку. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в Триблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива, и точно позиционируются под разливочной головкой. Головки наполнения открываются по сигналу с датчика наличия бутылки и последовательно осуществляются подача СО2 для создания противодавления при наполнение бутыли, при достижении необходимого давления открываются краны подачи продукта и происходит заполнение емкости. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Бутылка снимает с пробкопровода пробку и перемещается под укупорочную головку. Укупорочная головка опускается на пробку и укупоривает крышку. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
