Триблок розлива горячих продуктов в ПЭТ бутылки NСGF
Моноблок предназначен для розлива слабопенящихся продуктов в ПЭТ бутылки объемом до 2,0 л гравитационным методом с разряжением в баке. Моноблок включает 3 стадии: наполнение и укупоривание бутылок. Моноблок спроектирован с использованием передовых технологий для розлива горячих соков, морсов, компота.

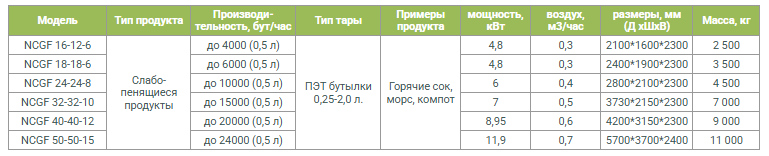

Тип продукта: Слабопенящиеся продукты
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 4000 до 24000
Тип крышки: pick&place
Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в моноблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.

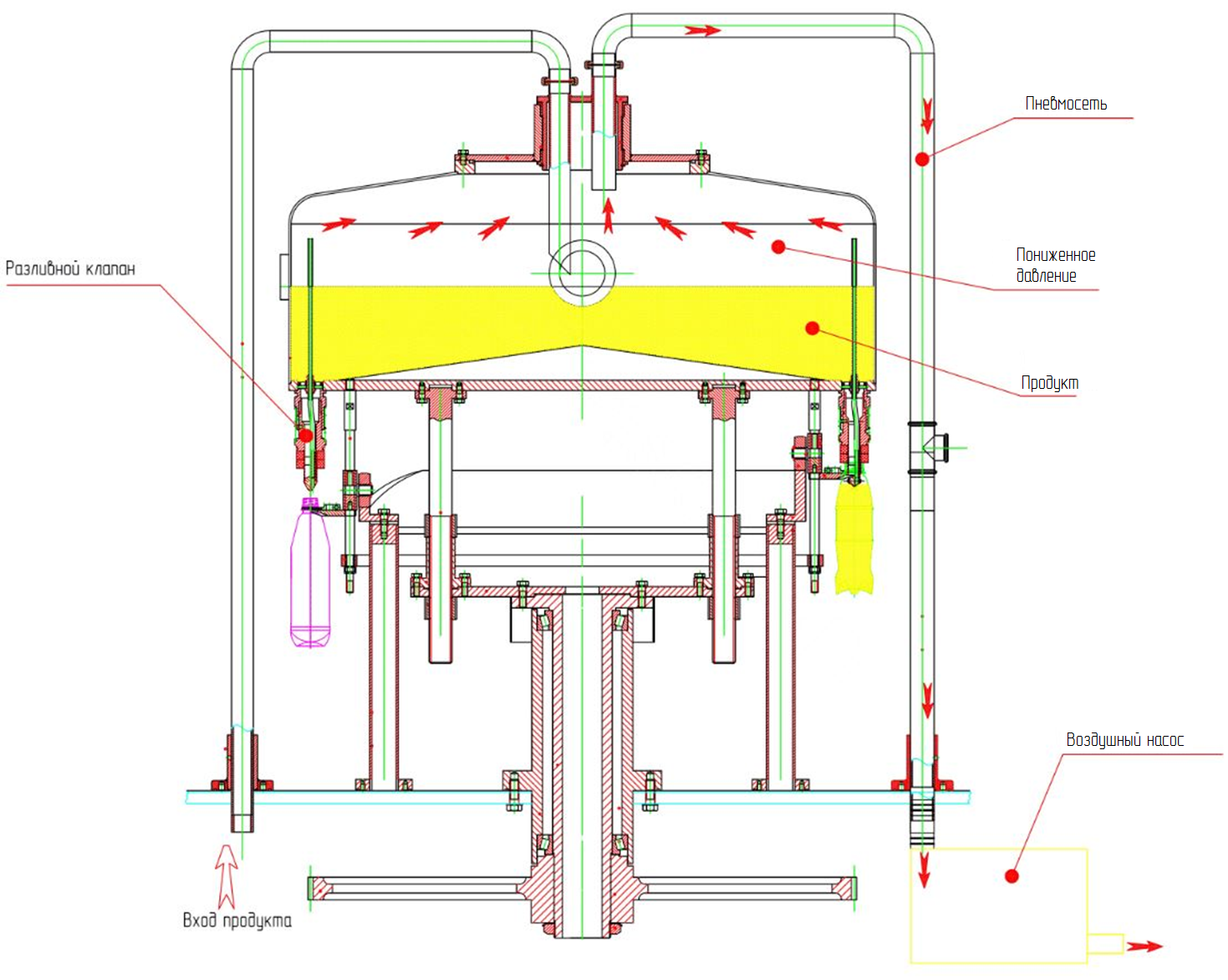

Наполнение бутылок
Подвод бутылок в моноблок розлива осуществляется с помощью воздушного конвейера, куда бутылки поступают из автомата выдува или подаются вручную с подающего стола. Перемещение бутылок внутри моноблока производится с помощью звездочек и удерживаются за «юбку» бутылки. При помощи передающей звезды бутылки из воздушного конвейера поступают на блок розлива. Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта так же отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в моноблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Подвод бутылок в моноблок розлива осуществляется с помощью воздушного конвейера, куда бутылки поступают из автомата выдува или подаются вручную с подающего стола. Перемещение бутылок внутри моноблока производится с помощью звездочек и удерживаются за «юбку» бутылки. При помощи передающей звезды бутылки из воздушного конвейера поступают на блок розлива. Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта так же отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
