Диблок розлива спокойной воды в ПЭТ бутылки GF
Диблок предназначен для розлива спокойной воды в ПЭТ бутылки объемом от 0,25 до 2,0 л. Диблок включает стадии наполнения и укупоривания ПЭТ бутылок. Диблок спроектирован с использованием передовых технологий розлива, используемых в индустрии производства бутилированной воды.

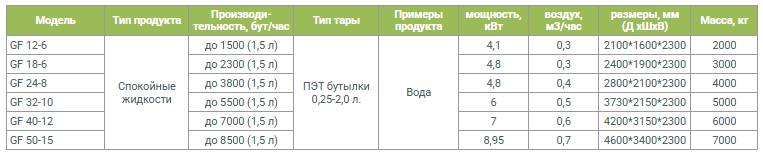

Тип продукта: Спокойные жидкости
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 1500 до 8500
Составными частями моноблока являются:
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины на наливной головке, а горловина тары при этом герметизируется при помощи уплотнительного кольца. После полного сжатия пружины происходит гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Уровень налива регулируется уровнем опускания в горловину отводной трубки. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины на наливной головке, а горловина тары при этом герметизируется при помощи уплотнительного кольца. После полного сжатия пружины происходит гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Уровень налива регулируется уровнем опускания в горловину отводной трубки. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
