Диблок розлива газированных напитков в ПЭТ бутылки DGF
Диблок предназначен для розлива газированной воды и лимонадов в ПЭТ бутылки объемом от 0,25 до 2,0 л. изобарическим методом. Диблок включает стадии наполнения и укупоривания ПЭТ бутылок.
Тип продукта: Газированные напитки
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 900 до 7000
* Производительность зависит от пенообразующей способности разливаемого продукта (технологии приготовления продукта), температуры продукта, настроек системы подачи продукта и CO2.
**Размеры и масса готового оборудования могут отличаться без влияния на остальные характеристики
Составными частями Триблока являются:
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются по сигналу с датчика наличия бутылки и последовательно осуществляются подача СО2 для создания противодавления при наполнение бутыли, при достижении необходимого давления открываются краны подачи продукта и происходит заполнение емкости. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются по сигналу с датчика наличия бутылки и последовательно осуществляются подача СО2 для создания противодавления при наполнение бутыли, при достижении необходимого давления открываются краны подачи продукта и происходит заполнение емкости. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.

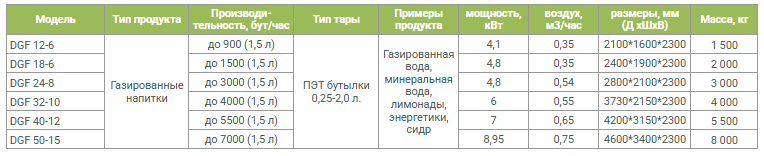

Диблок розлива газ. воды в ПЭТ до 2,0 л. DGF 24-8 произв-ть 3000 бут/час.
