Диблок розлива пива в ПЭТ бутылки PBGF
Диблок предназначен для розлива пива в ПЭТ бутылки объемом от 0,25 до 2,0 л. изобарическим методом с предварительным вытеснением воздуха. Диблок включает стадии наполнения и укупоривания ПЭТ бутылок. Диблок спроектирован с использованием передовых технологий розлива.

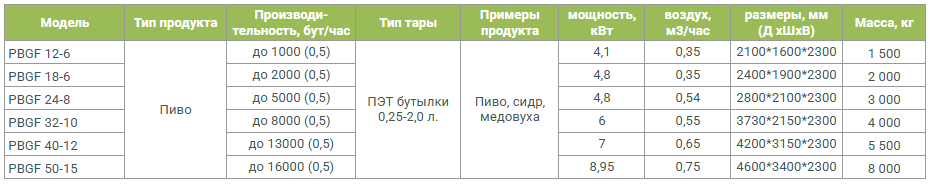

Тип продукта: Пиво
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 1000 до 16000
Тип крышки: ПЭТ
* Производительность зависит от пенообразующей способности разливаемого продукта (технологии приготовления продукта), температуры продукта, настроек системы подачи продукта и CO2.
**Размеры и масса готового оборудования могут отличаться без влияния на остальные характеристики
Составными частями диблока являются:
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива, и точно позиционируются под разливочной головкой. Процесс налива более подробно описан на следующем слайде. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в вибробункер посредством элеваторного загрузчика. В вибробункере происходит ориентация крышки, после чего крышка через пробкопровод передается в укупорочную головку. Головка захватывает крышку и перемещает её на бутылку, после чего прочно обжимает . В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
1 этап. Бутылка, поднимаясь на столике, прижимается центрирующим колокольчиком вплотную (герметично) к наливнику. Далее при помощи неподвижного копира открывается вакуумный клапан и из бутылки удаляется водух. Если бутылка отсутствует срабатывает предохранительный клапан и вакуум не прерывается.
2 этап. При помощи роликового подъемника открывается газовый клапан, и СО2 из кольцевого резервуара поступает в бутылку через трубку. Входящий поток СО2 устанавливает в бутылке очень высокую концентрацию СО2, одновременно в бутылке устанавливается давление такое же, как в кольцевом резервуаре.
3 этап. После того, как давление в бутылке стало равным давлению в расходном резервуаре машины, наружная пружина открывает клапан. Продукт протекает самотеком вниз и посредством зонтика стекает тонкой пленкой по стенкам бутылки. СО2 отводится через трубку в кольцевой резервуар.
4 этап. Налив происходит до тех пор, пока уровень продукта в бутылке не дойдет до нижнего края трубки и сравняется по закону сообщающихся сосудов с уровнем в резервуаре. В то же время оставшееся СО2 в бутылке выйти уже не сможет.
5 этап. В завершение при помощи рычага закрываются клапаны и, под действием копира срабатывает сбросной клапан и бутылка опускается от наливного устройства и выводится из машины. Обычно сброс давления из бутылки происходит в несколько нажатий, что исключает вспенивание продукта и сохранение стабильного уровня наполнения бутылок.
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива, и точно позиционируются под разливочной головкой. Процесс налива более подробно описан на следующем слайде. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в вибробункер посредством элеваторного загрузчика. В вибробункере происходит ориентация крышки, после чего крышка через пробкопровод передается в укупорочную головку. Головка захватывает крышку и перемещает её на бутылку, после чего прочно обжимает . В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
Подробное описание этапов розлива
1 этап. Бутылка, поднимаясь на столике, прижимается центрирующим колокольчиком вплотную (герметично) к наливнику. Далее при помощи неподвижного копира открывается вакуумный клапан и из бутылки удаляется водух. Если бутылка отсутствует срабатывает предохранительный клапан и вакуум не прерывается.
2 этап. При помощи роликового подъемника открывается газовый клапан, и СО2 из кольцевого резервуара поступает в бутылку через трубку. Входящий поток СО2 устанавливает в бутылке очень высокую концентрацию СО2, одновременно в бутылке устанавливается давление такое же, как в кольцевом резервуаре.
3 этап. После того, как давление в бутылке стало равным давлению в расходном резервуаре машины, наружная пружина открывает клапан. Продукт протекает самотеком вниз и посредством зонтика стекает тонкой пленкой по стенкам бутылки. СО2 отводится через трубку в кольцевой резервуар.
4 этап. Налив происходит до тех пор, пока уровень продукта в бутылке не дойдет до нижнего края трубки и сравняется по закону сообщающихся сосудов с уровнем в резервуаре. В то же время оставшееся СО2 в бутылке выйти уже не сможет.
5 этап. В завершение при помощи рычага закрываются клапаны и, под действием копира срабатывает сбросной клапан и бутылка опускается от наливного устройства и выводится из машины. Обычно сброс давления из бутылки происходит в несколько нажатий, что исключает вспенивание продукта и сохранение стабильного уровня наполнения бутылок.
