Диблок розлива вязких продуктов в ПЭТ бутылки ZSS-YGF
Диблок предназначен для розлива масла, джемов, кетчупов, различных паст и соусов, а также других вязких продуктов в ПЭТ бутылки объемом от 0,1 л до 2,0 л. Диблок включает стадии наполнения и укупоривания ПЭТ бутылок. Диблок спроектирован с использованием передовых технологий розлива. Объемы цилиндров поршневой группы изготавливаются согласно ТЗ заказчика, максимальный объем цилиндра (и, соответственно, наполняемой тары) 2,0 л.

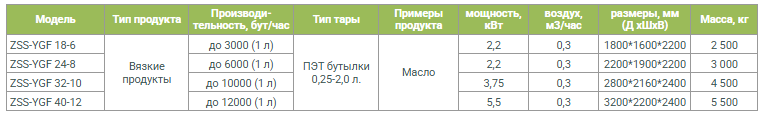

Тип продукта: Вязкие продукты
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 3000 до 12000
Составными частями моноблока являются:
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Наполнение бутылок
Бутылки подаются в триблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок розлива, и точно позиционируются вилками за юбку под разливочной головкой . Головки наполнения оснащены пружинным клапаном, который позволяет избежать стекания столба жидкости из наливной головки после отвода тары в блок укупоривания. Блок розлива оснащен системой «нет бутылки – нет налива» После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью пневматического загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает(система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию. Также блок укупоривания может быть изготовлен для работы с запрессовываемыми пластиковыми крышками типа «Oil-cap».
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Наполнение бутылок
Бутылки подаются в триблок розлива посредством воздушного транспортера и поступают на пластиковые звездочки и передаются на блок розлива, и точно позиционируются вилками за юбку под разливочной головкой . Головки наполнения оснащены пружинным клапаном, который позволяет избежать стекания столба жидкости из наливной головки после отвода тары в блок укупоривания. Блок розлива оснащен системой «нет бутылки – нет налива» После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью пневматического загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает(система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию. Также блок укупоривания может быть изготовлен для работы с запрессовываемыми пластиковыми крышками типа «Oil-cap».
