Диблок розлива-укупоривания в алюминиевые банки GDF
Диблок предназначен для розлива как газированных напитков , так и негазированных жидкостей при использовании устройств впрыска азота перед укупориванием. Диблоки серии GDF отличаются высокой автоматизацией, эффективностью и простотой обслуживания. Диблок предназначается для производств средней производительности, обеспечивают высокую точность налива и качество укупоривания.
Изобарический розлив помогает сохранить насыщение продукта углекислотой (карбонизацию), а также препятствует образованию пены в процессе наполнения тары, что может влиять на уровень налива.
Изобарический розлив помогает сохранить насыщение продукта углекислотой (карбонизацию), а также препятствует образованию пены в процессе наполнения тары, что может влиять на уровень налива.

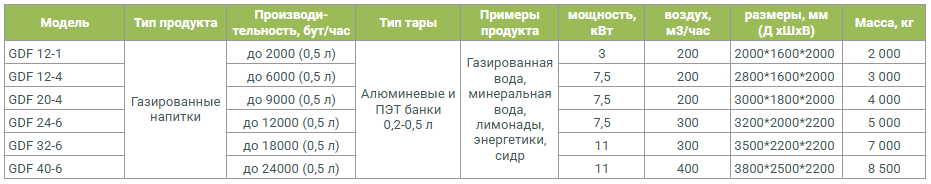

Тип продукта: Газированные напитки
Тип тары: алюминиевая банка
Объем тары: 0,2-0,5 л.
Производительность, бут/час: от 2000 до 24000
Составными частями диблока являются:
Наполнение бутылок
Чистая тара подается к блоку налива с помощью пластинчатого транспортера. Поток тары делится с помощью шнекового механизма, после чего банки передаются в блок налива с помощью промежуточной звезды. Каждая наливная станция оснащается подъемным столиком, который плотно прижимает горловину к наливной головке, герметизируя тару. После герметизации происходит впрыск углекислоты в банку по отдельному каналу в наливной головке с параллельным сбросом давления, тем самым снижая концентрацию кислорода в таре в момент налива. После завершения продувки следует операция выравнивания давления, необходимая для изобарического налива, после чего открывается кран подачи продукта. Налив производится с помощью зонтичного формирователя потока жидкости, направляющего его по стенкам, тем самым предотвращая излишнее пенообразование, что прямо влияет на скорость налива и итоговую производительность станка. Блок налива оснащается системой «нет банки – нет налива», которая не допускает налив в отсутствии тары. Наполненная тара передается в блок укупоривания с помощью промежуточного транспортера.
Укупоривание бутылок
В блоке укупоривания тара попадает на синхронизирующую звездочку, забирающую крышки из кассетного узла подачи, и с помощью которой крышки переносятся на банку с кратно большей стабильностью по сравнению со стандартными узлами подачи, где крышка кладется на банку напрямую. Каждая из укупорочных головок настраивается индивидуально и имеет широкий диапазон регулировок, подстраивающийся под различные образцы крышек. Узлы блока приводятся в движение общим приводом и соединяются ременными и карданными передачами, позволяющими соблюдать максимальную синхронизацию.
Диблок оснащается центральным входом подачи CIP, упрощающим процесс и улучшающим качество очистки оборудования. Опционально диблок оснащается замкнутым контуром циркуляции CIP растворов с фальш-стаканами, позволяющим проводить мойку оборудования в замкнутом контуре с возвратом растворов в CIP станцию клиента.
- блок наполнения
- блок укупоривания
- пульт управления
Наполнение бутылок
Чистая тара подается к блоку налива с помощью пластинчатого транспортера. Поток тары делится с помощью шнекового механизма, после чего банки передаются в блок налива с помощью промежуточной звезды. Каждая наливная станция оснащается подъемным столиком, который плотно прижимает горловину к наливной головке, герметизируя тару. После герметизации происходит впрыск углекислоты в банку по отдельному каналу в наливной головке с параллельным сбросом давления, тем самым снижая концентрацию кислорода в таре в момент налива. После завершения продувки следует операция выравнивания давления, необходимая для изобарического налива, после чего открывается кран подачи продукта. Налив производится с помощью зонтичного формирователя потока жидкости, направляющего его по стенкам, тем самым предотвращая излишнее пенообразование, что прямо влияет на скорость налива и итоговую производительность станка. Блок налива оснащается системой «нет банки – нет налива», которая не допускает налив в отсутствии тары. Наполненная тара передается в блок укупоривания с помощью промежуточного транспортера.
Укупоривание бутылок
В блоке укупоривания тара попадает на синхронизирующую звездочку, забирающую крышки из кассетного узла подачи, и с помощью которой крышки переносятся на банку с кратно большей стабильностью по сравнению со стандартными узлами подачи, где крышка кладется на банку напрямую. Каждая из укупорочных головок настраивается индивидуально и имеет широкий диапазон регулировок, подстраивающийся под различные образцы крышек. Узлы блока приводятся в движение общим приводом и соединяются ременными и карданными передачами, позволяющими соблюдать максимальную синхронизацию.
Диблок оснащается центральным входом подачи CIP, упрощающим процесс и улучшающим качество очистки оборудования. Опционально диблок оснащается замкнутым контуром циркуляции CIP растворов с фальш-стаканами, позволяющим проводить мойку оборудования в замкнутом контуре с возвратом растворов в CIP станцию клиента.
