Триблок розлива водки в стеклянные бутылки с алюминиевой винтовой крышкой BWCGFА
Триблок предназначен для розлива спокойных алкоголесодержащих жидкостей в стеклянные бутылки объемом 0,7 л с алюминиевой винтовой крышкой. Триблок включает стадии ополаскивания, наполнения и укупоривания бутылок. Триблок спроектирован с использованием передовых технологий розлива, используемых в индустрии производства алкогольной продукции.

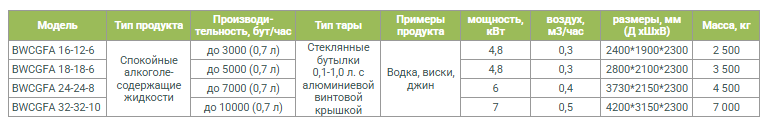

Тип продукта: Алкоголесодержащие напитки
Тип тары: Стеклянные бутылки
Объем тары: 0,1-1,0 л.
Производительность, бут/час: от 3000 до 10000
Тип крышки: алюминиевая-винтовая
Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в Триблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива и точно позиционируются под разливочной головкой. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта также отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Бутылка снимает с пробкопровода пробку и перемещается под укупорочную головку. Укупорочная головка опускается на пробку и укупоривает крышку, нарезая на ней резьбу. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в Триблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные столики узла розлива и точно позиционируются под разливочной головкой. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца. Внутри бака розлива при помощи воздушного насоса создается зона пониженного давления, и при открытии наливной головы через газоотводную трубку давление в баке розлива и бутылке уравнивается. Начинает происходить гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Использование отрицательного давления позволяет ускорить процесс налива за счет уменьшенного сопротивления воздуха наливаемому продукту. Уровень налива регулируется уровнем опускания в горловину отводной трубки, излишки продукта также отводятся обратно в бак розлива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Бутылка снимает с пробкопровода пробку и перемещается под укупорочную головку. Укупорочная головка опускается на пробку и укупоривает крышку, нарезая на ней резьбу. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
