Триблок розлива спокойной воды в ПЭТ бутылки 5,0 л CGF
Триблок предназначен для розлива спокойной воды в ПЭТ бутылки объемом 5,0 л. Триблок включает стадии ополаскивания, наполнения и укупоривания ПЭТ бутылок. Триблок спроектирован с использованием передовых технологий розлива, используемых в индустрии производства бутилированной воды.
Тип продукта: Спокойные жидкости
Тип тары: ПЭТ бутылки
Объем тары: 5,0 л

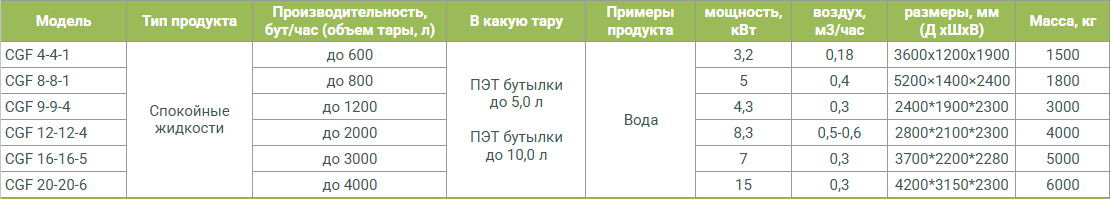

Производительность, бут/час: от 600 до 3700
Составными частями Триблока являются:
Ополаскивание бутылок.
Бутылки подаются в Триблок розлива посредством воздушного транспортера и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины на наливной головке, а горловина тары при этом герметизируется при помощи уплотнительного кольца. После полного сжатия пружины происходит гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Уровень налива регулируется уровнем опускания в горловину отводной трубки. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Ополаскивание бутылок.
Бутылки подаются в Триблок розлива посредством воздушного транспортера и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Подхватываемые вилочными захватами за юбку горловины, бутылки точно позиционируются и поднимаются к наливным головкам. Головки наполнения открываются за счет сжатия пружины на наливной головке, а горловина тары при этом герметизируется при помощи уплотнительного кольца. После полного сжатия пружины происходит гравитационный налив. Излишки воздуха и пары продукта отводятся по газоотводной трубке в бак розлива (трубка сообщается с наджидкостным пространством в баке розлива). Уровень налива регулируется уровнем опускания в горловину отводной трубки. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Укупоривание бутылок
Крышка засыпается оператором в напольный бункер, после чего в автоматическом режиме подается в пробкопровод посредством элеваторного загрузчика. Сориентированная крышка через пробкопровод передается к промежуточной звезде, которая помещает её под укупорочную головку, головка захватывает крышку и перемещает её на бутылку, после чего заворачивает (система Pick&Place). Сила укупоривания регулируется с помощью магнитной муфты. В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
Триблок розлива воды в бутылку 5 литров: обзор работы автомата розлива
