Триблок розлива горячих напитков в ПЭТ бутылки RCGF
Триблок предназначен для горячего розлива напитков (чая, соков) в ПЭТ бутылки объемом от 0,25 до 2,0 л. гравитационным способом по уровню с применением вакуумного насоса. Триблок включает стадии ополаскивания, наполнения и укупоривания ПЭТ бутылок.
Тип продукта: Горячие продукты
Тип тары: ПЭТ бутылки
Объем тары: 0,25-2,0 л.
Производительность, бут/час: от 4000 до 16000

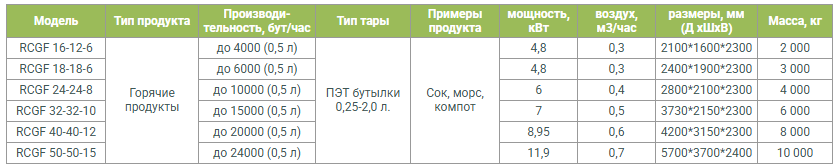

Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
Ополаскивание бутылок
Бутылки подаются на трехблочный розлив через воздушный транспортер. Они поступают на пластиковые звездочки и направляются в блок ополаскивателя. Захват ополаскивателя фиксирует горловину бутылки и вращает ее, переворачивая вверх дном. В зоне мойки внутренняя часть бутылки промывается чистой водой. После стекания жидкости бутылка возвращается в исходное положение дном вниз. Затем держатель ополаскивателя передает ее на промежуточную звездочку, которая перемещает бутылку к узлу розлива. Длительность ополаскивания регулируется настройками оборудования.
Наполнение бутылок
Бутылки поступают в моноблок розлива через воздушный конвейер. Их подают из автомата выдува или вручную с подающего стола. Внутри моноблока бутылки перемещаются с помощью звездочек и удерживаются за «юбку». С помощью передающей звезды они поступают на блок розлива. Вилочные захваты подхватывают бутылки за юбку горловины и точно позиционируют их, поднимая к наливным головкам. Головка наполнения открывается за счет сжатия пружины, а горловина герметизируется уплотнительным кольцом.
Воздушный насос создает в баке розлива зону пониженного давления. Когда наливная головка открывается, давление в баке и бутылке выравнивается через газоотводную трубку. Начинается гравитационный налив. Излишки воздуха и пары продукта отводятся по трубке обратно в бак, что ускоряет процесс за счет уменьшения сопротивления воздуха. Уровень налива регулируется опусканием отводной трубки в горловину, а излишки продукта также возвращаются в бак.
После завершения цикла вращения бака бутылка покидает наливную головку. Разжатие пружины перекрывает подачу продукта. Затем бутылки перемещаются в промежуточную звездочку и направляются в укупорочный блок.
В клапане используются термостойкие кольца для герметизации и предотвращения утечек при розливе.
Укупоривание бутылок
Оператор засыпает крышки в напольный бункер. Затем они автоматически подаются в пробкопровод с помощью элеваторного загрузчика. Ориентированная крышка через пробкопровод направляется к промежуточной звезде, которая подводит её под укупорочную головку. Головка захватывает крышку и перемещает её на бутылку, а затем заворачивает её (система Pick&Place). Сила укупоривания регулируется магнитной муфтой. В конце бутылка отправляется на конвейерную ленту для дальнейшей обработки.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются на трехблочный розлив через воздушный транспортер. Они поступают на пластиковые звездочки и направляются в блок ополаскивателя. Захват ополаскивателя фиксирует горловину бутылки и вращает ее, переворачивая вверх дном. В зоне мойки внутренняя часть бутылки промывается чистой водой. После стекания жидкости бутылка возвращается в исходное положение дном вниз. Затем держатель ополаскивателя передает ее на промежуточную звездочку, которая перемещает бутылку к узлу розлива. Длительность ополаскивания регулируется настройками оборудования.
Наполнение бутылок
Бутылки поступают в моноблок розлива через воздушный конвейер. Их подают из автомата выдува или вручную с подающего стола. Внутри моноблока бутылки перемещаются с помощью звездочек и удерживаются за «юбку». С помощью передающей звезды они поступают на блок розлива. Вилочные захваты подхватывают бутылки за юбку горловины и точно позиционируют их, поднимая к наливным головкам. Головка наполнения открывается за счет сжатия пружины, а горловина герметизируется уплотнительным кольцом.
Воздушный насос создает в баке розлива зону пониженного давления. Когда наливная головка открывается, давление в баке и бутылке выравнивается через газоотводную трубку. Начинается гравитационный налив. Излишки воздуха и пары продукта отводятся по трубке обратно в бак, что ускоряет процесс за счет уменьшения сопротивления воздуха. Уровень налива регулируется опусканием отводной трубки в горловину, а излишки продукта также возвращаются в бак.
После завершения цикла вращения бака бутылка покидает наливную головку. Разжатие пружины перекрывает подачу продукта. Затем бутылки перемещаются в промежуточную звездочку и направляются в укупорочный блок.
В клапане используются термостойкие кольца для герметизации и предотвращения утечек при розливе.
Укупоривание бутылок
Оператор засыпает крышки в напольный бункер. Затем они автоматически подаются в пробкопровод с помощью элеваторного загрузчика. Ориентированная крышка через пробкопровод направляется к промежуточной звезде, которая подводит её под укупорочную головку. Головка захватывает крышку и перемещает её на бутылку, а затем заворачивает её (система Pick&Place). Сила укупоривания регулируется магнитной муфтой. В конце бутылка отправляется на конвейерную ленту для дальнейшей обработки.

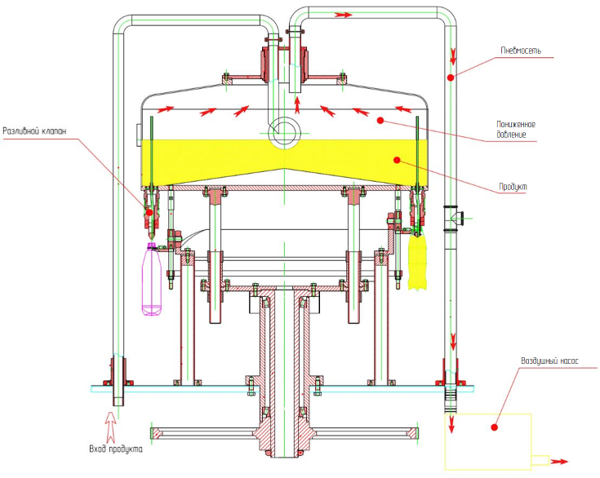

Схема блока розлива
Квадроблок розлива горячего морса в ПЭТ тару до 2,0 л RCGF 16-16-12-6
