Триблок розлива горячего сока в стеклянные бутылки BRСGFT
Триблок предназначен для горячего розлива напитков (чая, соков) в стеклянные бутылки объемом от 0,25 до 1,0 л. гравитационным способом по уровню с применением воздушного насоса, создающего разряжение в газоотводных трубках. Триблок включает стадии, наполнения и укупоривания стеклянных бутылок крышками типа твист-офф. Триблок спроектирован с использованием передовых технологий розлива, используемых в индустрии производства бутилированной воды.

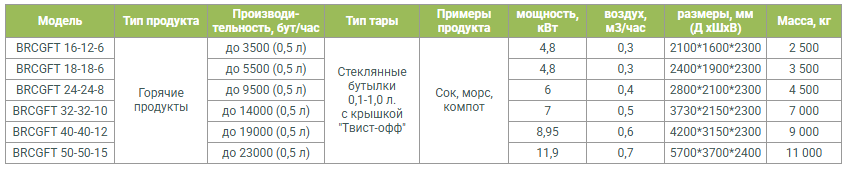

Тип продукта: Горячие продукты
Тип тары: Стеклянные бутылки
Объем тары: 0,1-1,0 л.
Производительность, бут/час: от 3500 до 23000
Тип крышки: твист-офф
Составными частями моноблока являются:
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в моноблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок

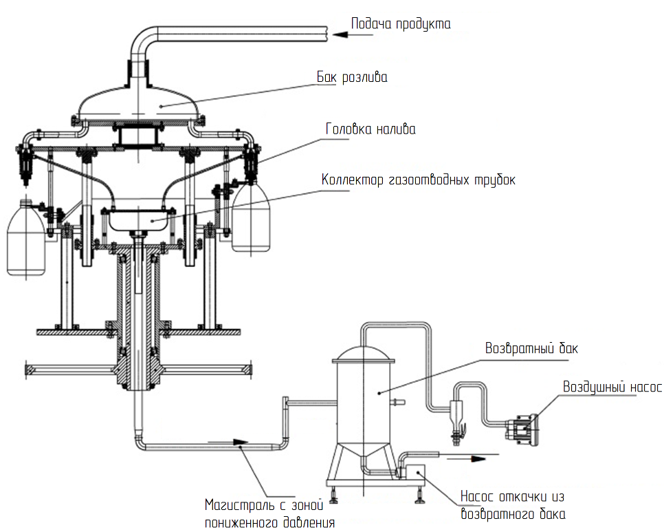

Бутылки подаются в триблок розлива посредством транспортера и поступают на пластиковые звездочки и передаются на блок розлива. При запуске триблока продукт заполняет ресивер (при помощи насоса или самотеком, если бак хранения продукта установлен выше уровня ресивера), воздушный насос начинает создавать пониженное давление в газоотводных трубках в головах налива. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца, продукт самотеком начинает поступать в бутылку из верхнего ресивера. Одновременно с этим, воздушный насос откачивает пары продукта, а при достижении продуктом уровня отводной трубки возможна откачка излишков продукта за счет разряжения, создаваемым воздушным насосом. Проходя по воздушной магистрали, измещённый воздух и излишки продукта отводятся в отдельностоящий возвратный бак. На последней стадии наполнения клапан подачи продукта закрывается, за счет отвода излишков продукта в нижний бак и далее в бак рециркуляции обеспечивается точный уровень налива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захатывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты(система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
- блок ополаскивания
- блок наполнения
- блок укупоривания
- пульт управления
- бункер подачи пробок
ОПИСАНИЕ РАБОТЫ ОБОРУДОВАНИЯ
Ополаскивание бутылок
Бутылки подаются в моноблок розлива посредством пластинчатого транспортера и поступают на пластиковые звездочки и передаются на блок ополаскивателя. Захват ополаскивателя удерживает горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз». После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются к узлу розлива. Продолжительность ополаскивания определяется настройками оборудования.
Наполнение бутылок
Бутылки подаются в триблок розлива посредством транспортера и поступают на пластиковые звездочки и передаются на блок розлива. При запуске триблока продукт заполняет ресивер (при помощи насоса или самотеком, если бак хранения продукта установлен выше уровня ресивера), воздушный насос начинает создавать пониженное давление в газоотводных трубках в головах налива. Головки наполнения открываются за счет сжатия пружины внутри наливной головки. Горловина тары при этом герметизируется при помощи уплотнительного кольца, продукт самотеком начинает поступать в бутылку из верхнего ресивера. Одновременно с этим, воздушный насос откачивает пары продукта, а при достижении продуктом уровня отводной трубки возможна откачка излишков продукта за счет разряжения, создаваемым воздушным насосом. Проходя по воздушной магистрали, измещённый воздух и излишки продукта отводятся в отдельностоящий возвратный бак. На последней стадии наполнения клапан подачи продукта закрывается, за счет отвода излишков продукта в нижний бак и далее в бак рециркуляции обеспечивается точный уровень налива. В конце цикла вращения бака розлива бутылка покидает наливную головку, разжатие пружины в наливной головке перекрывает подачу продукта.
Укупоривание бутылок
Крышка транспортируется в бункер-ориентатор с помощью элеваторного загрузчика. Сориентированная крышка помещается в пробкопровод и передается к укупорочной головке, головка захатывает крышку и перемещает её на бутылку, после чего заворачивает. Сила укупоривания регулируется с помощью магнитной муфты(система Pick&Place). В заключение бутылка устанавливается на конвейерную ленту для транспортировки на следующую стадию.
Смотрите видео по ссылке: Триблок розлива горячих продуктов в стекло с крышкой твист-офф BRСGFT
